Casa Raumplan nổi bật với sự phân tầng không gian độc đáo. Công trình là “sự kết hợp của ba không gian theo đường chéo hình xoắn ốc”. Tuy không đòi hỏi cao về thẩm mỹ nhưng công trình là một kiệt tác kiến trúc chỉnh chu, tỉ mỉ đến từng chi tiết với các mối nối liền mạch giữa tường, sàn, trần, kính, lan can và đồ nội thất tích hợp.

Thông tin công trình

  • Thể loại: Nhà ở
  • Địa điểm: Thủ đô Madrid, Tây Ban Nha
  • Kiến trúc sư: Alberto Campo Baeza
  • Diện tích: 500 m2
  • Năm: 2015
  • Ảnh: Javier Callejas
  • Kết cấu: Andrés Rubio Morán

Alberto Campo Baeza là kiến trúc sư nổi tiếng nhờ các chi tiết cấu tạo tỉ mỉ trong các dự án công trình thương mại và văn hóa lớn. Có thể kể đến là Bảo tàng Ký ức Andalucia và văn phòng cho Junta de Castilla y Leon.

Tuy nhiên, văn phòng kiến trúc Tây Ban Nha này vẫn áp dụng độ chỉnh chu đó cho các dự án nhỏ hơn trong nước. Điển hình là Casa Raumplan. Đó một công trình dân dụng phong cách tối giản, mang hơi hướng Nhật Bản tại Madrid.

Kiến Việt - Casa Raumplan - Từ ý tưởng đến hoàn thiện Campo Baeza
Những phác thảo ý tưởng đầu tiên

Trong bài viết này, ta sẽ khám phá quá trình phát triển ý tưởng thiết kế của Casa Raumplan. Từ những bản phác thảo đầu tiên đến thành quả cuối cùng của công trình này.

1 | Ý tưởng

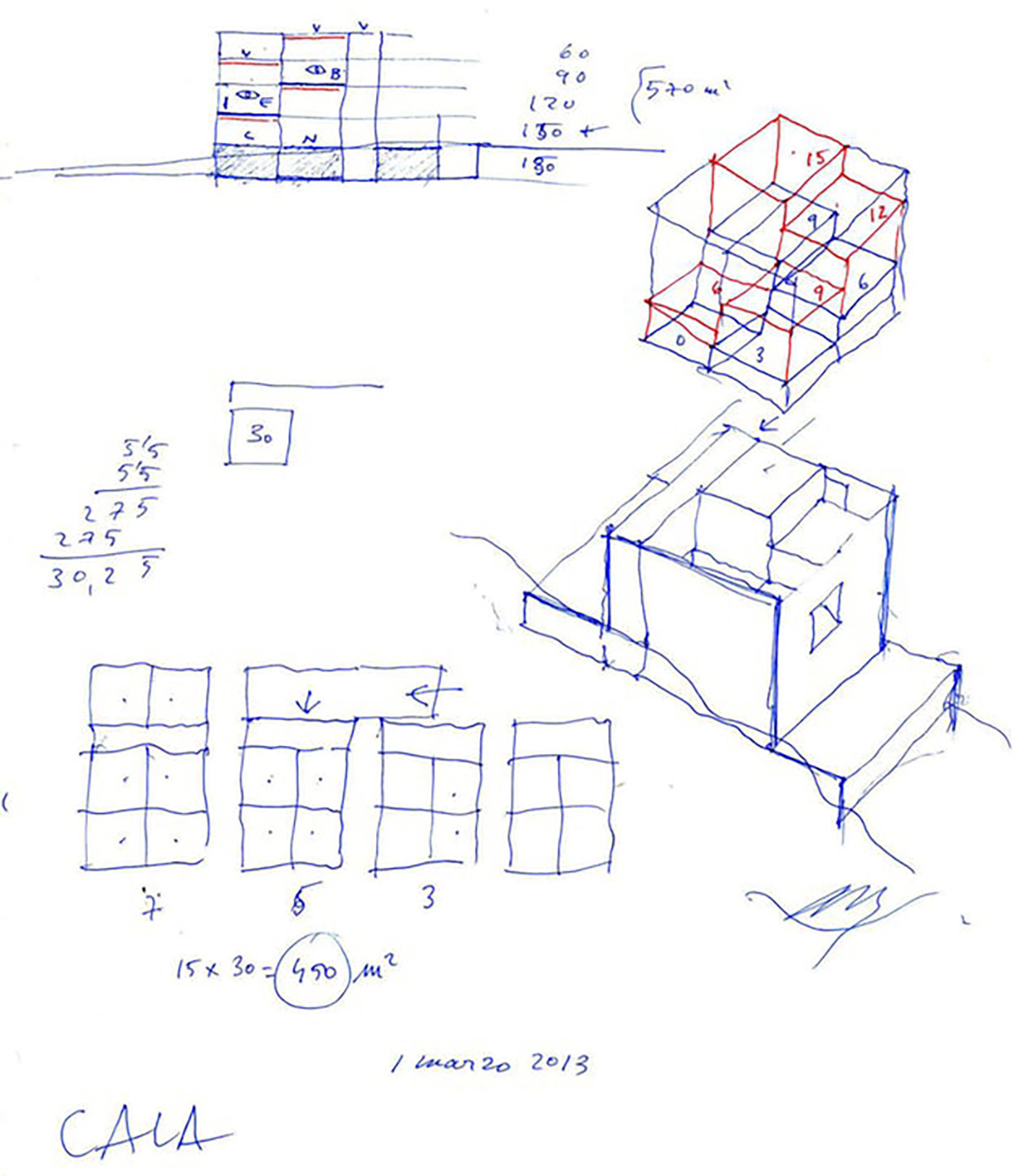

Các bản phác thảo ban đầu cho thấy lý do cơ bản đằng sau thiết kế. Lưới cột 12x12m đưuọc chia thành 4 ô vuông 6x6m. Xung quanh là các không gian nối tiếp theo hình xoắn ốc. Chúng được phân tầng: không gian riêng tư nhất ở dưới và không gian công cộng nhất ở trên cùng. Điều này mang lại tầm nhìn bao quát khắp Madrid.

Các phòng phân tầng theo hình xoắn ốc đem lại sự phức tạp về mặt không gian. Đồng thời nó tạo sự đánh lừa thị giác về các ràng buộc toán học trong kết cấu. Điều này dẫn đến kết quả gọi là “sự kết hợp của ba không gian theo đường chéo hình xoắn ốc”.

Kiến Việt - Casa Raumplan - Từ ý tưởng đến hoàn thiện Campo Baeza
Kiến Việt - Casa Raumplan - Từ ý tưởng đến hoàn thiện Campo Baeza
Những bản phác thảo ý tưởng đầu tiên
Kiến Việt - Casa Raumplan - Từ ý tưởng đến hoàn thiện Campo Baeza
Mô hình ý tưởng ban đầu của công trình

2 | Mô hình

Thao tác gấp giấy đơn giản cho phép các KTS hình dung bản chất của cấu trúc. Họ áp dụng một cơ chế không gian phô biến, gọi là Raumplan. Mô hình ban đầu của Casa Raumplan được tạo ra bằng cách điều khiển một dải vật liệu liên tục hình thành sàn, trần và tường trong nhà. Sau khi thiết lập bố cục nội thất, cấu trúc hình khối được nhấn mạnh bằng thủ pháp trổ cửa sổ, hài hòa với địa hình dốc của khu đất.

Kiến Việt - Casa Raumplan - Từ ý tưởng đến hoàn thiện Campo Baeza
Mô hình mặt cắt 3D cho thấy sự nối tiếp không gian theo hình xoắn ốc.

3 | Phát triển thiết kế

Các mặt gấp tạo thành khung cho chuỗi không gian bậc thang trong nhà. Chúng được hoàn thiện nhờ sự trợ giúp của mô hình mặt cắt 3D.

Hệ thống không gian Raumplan được minh họa rõ nét trong tác phẩm kinh điển Villa Müller của Modernist Adolf Loos. Nó cho phép sự kết nối trực quan giữa các khu vực chung. Tường lan can kéo dài vượt qua mái, che lại một loạt các sân thượng ngoài trời riêng.

Kiến Việt - Casa Raumplan - Từ ý tưởng đến hoàn thiện Campo Baeza
Mặt cắt chi tiết của công trình

4 | Thi công

Dự án Casa Raumplan không yêu cầu quá cao về tính thẩm mỹ. Nhưng cũng chính vì thế, thiết kế đòi hỏi một quy trình kỹ thuật cưc kỳ tỉ mỉ và nghiêm nghặt. Kèm theo đó là các sản phẩm xây dựng chất lượng cao phù hợp kỹ thuật xây dựng chuyên nghiệp.

Alberto Campo Baeza vận dụng tối đa các kinh nghiệm để tạo ra các chi tiết cấu tạo tỉ mỉ và cực kỳ chỉnh chu. Kết quả tạo ra một công trình với các mối nối liền mạch giữa tường, sàn, trần, kính, lan can và đồ nội thất tích hợp.

Kiến Việt - Casa Raumplan - Từ ý tưởng đến hoàn thiện Campo Baeza
Kiến Việt - Casa Raumplan - Từ ý tưởng đến hoàn thiện Campo Baeza
Không gian phòng khách của công trình
Kiến Việt - Casa Raumplan - Từ ý tưởng đến hoàn thiện Campo Baeza
Mặt đứng công trình

5 | Hoàn thiện

Công trình là ví dụ điển hình của các chi tiết kiến trúc đương đại. Có thể thấy rõ nét ở các bức tường trắng tinh khôi, kính không khung, sàn đá sáng màu và những ô cửa táo bạo, mạnh mẽ. Bao gồm một ô lấy sáng tròn phía trên không gian phòng khách cao hai tầng.

Công trình nhà ở của Alberto Campo Baeza thấp thoáng phong cách tối giản táo bạo của nhiều ngôi nhà Nhật Bản. Nhưng đồng thời cũng có nét hài hòa với bối cảnh bản địa ở Trung tâm Tây ban Nha.

Xem bộ sư tập hình ảnh công trình tại đây:

  • Kiến Việt - Casa Raumplan - Từ ý tưởng đến hoàn thiện Campo Baeza
  • Kiến Việt - Casa Raumplan - Từ ý tưởng đến hoàn thiện Campo Baeza
  • Kiến Việt - Casa Raumplan - Từ ý tưởng đến hoàn thiện Campo Baeza
  • Kiến Việt - Casa Raumplan - Từ ý tưởng đến hoàn thiện Campo Baeza
  • Kiến Việt - Casa Raumplan - Từ ý tưởng đến hoàn thiện Campo Baeza
  • Kiến Việt - Casa Raumplan - Từ ý tưởng đến hoàn thiện Campo Baeza
  • Kiến Việt - Casa Raumplan - Từ ý tưởng đến hoàn thiện Campo Baeza
  • Kiến Việt - Casa Raumplan - Từ ý tưởng đến hoàn thiện Campo Baeza
  • Kiến Việt - Casa Raumplan - Từ ý tưởng đến hoàn thiện Campo Baeza
  • Kiến Việt - Casa Raumplan - Từ ý tưởng đến hoàn thiện Campo Baeza

Nguồn | Architizer
